Дюбель с металлической обоймой 10x182 мм, для бетона, стальная втулка, без насечек, Elementis

Металлический рамный дюбель предназначен для сквозного крепления оконных рам и дверных коробок из дерева, пластмассы или металла к бетону, кирпичной кладке, строительному камню, пустотелым стройматериалам или газобетону.

Рамный дюбель состоит из стальной оцинкованной полой гильзы, винта со шлицем PZ3, позволяющих выдерживать высокие нагрузки на срез, и конусообразной втулки.

Принцип работы

При закручивании винта с метрической резьбой происходит втягивание конусообразной втулки в тело дюбеля, что приводит к распиранию стенок дюбеля в просверленном отверстии и позволяет надежно удерживать монтируемые детали. Конструкция дюбеля выполнена таким образом, что расклинивание и фиксация его происходит сначала в основании, затем в прикрепляемом материале.

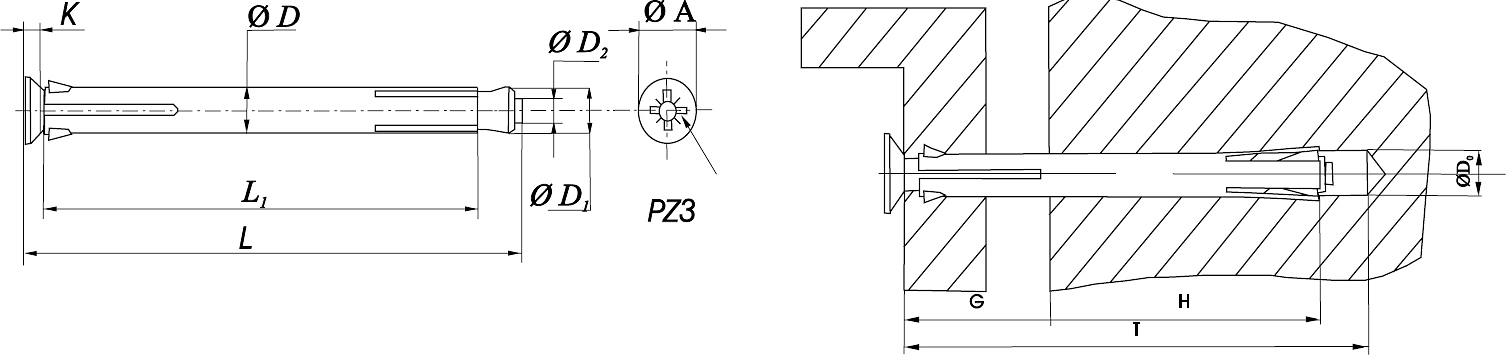

Монтаж рамных дюбелей

Конструкция дюбеля выполнена таким образом, что раскрывание и фиксация его происходит сначала в основании, затем в прикрепляемом материале.

Крепление осуществляется методом монтажа с зазором:

• Просверлить отверстие по размерам изготовителя и очистить его;
• Вставить рамный дюбель через монтируемую деталь в несущую основу;
• Завинтить винт до упора.

При креплении в пустотелых материалах длину дюбеля следует выбирать таким образом, чтобы была задействована, как минимум одна перегородка несущей основы. Максимальный момент затяжки винта - 5Nm.
